نقشه کشی ساختمان هوشمند KNX
نقشه کشی ساختمان هوشمند با استاندارد KNX یکی از مراحل مهم در طراحی سیستم های هوشمند ساختمانی است. این استاندارد جهانی برای اتوماسیون ساختمان به شما امکان می دهد تا تجهیزات مختلف مانند روشنایی، گرمایش، سرمایش و سیستم های امنیتی را به طور یکپارچه و مؤثر مدیریت کنید. با استفاده از این روش، می توان بهره وری سیستم ها را افزایش داد و مصرف انرژی را کاهش داد. همچنین، راحتی بیشتری برای ساکنان فراهم می شود و محیطی هوشمند و کارآمد به وجود می آید. در این مقاله، مراحل و اصول نقشه کشی ساختمان های هوشمند با KNX را به طور کامل توضیح می دهیم.
مراحل طراحی نقشه برای نصب سیستم KNX در ساختمان های هوشمند
برای طراحی نقشه نصب سیستم KNX در ساختمان های هوشمند، چند مرحله کلیدی باید دنبال شود که با طی کردن این مراحل، نقشه ای دقیق و کاربردی برای نصب سیستم KNX در ساختمان هوشمند تهیه می شود و در نهایت کارایی و راحتی را برای کاربران به ارمغان می آورد:
- ارزیابی نیازها و تعیین اهداف: ابتدا باید نیازهای ساختمان را مشخص کنید. هدف این است که بدانید چه سیستم هایی مثل روشنایی، تهویه، امنیت و غیره قرار است به صورت هوشمند کنترل شوند.
- تهیه نقشه اولیه ساختمان: نقشه کامل ساختمان شامل پلان طبقات، اتاق ها و موقعیت دقیق تجهیزات باید تهیه شود. این نقشه به عنوان مبنای طراحی سیستم KNX عمل می کند.

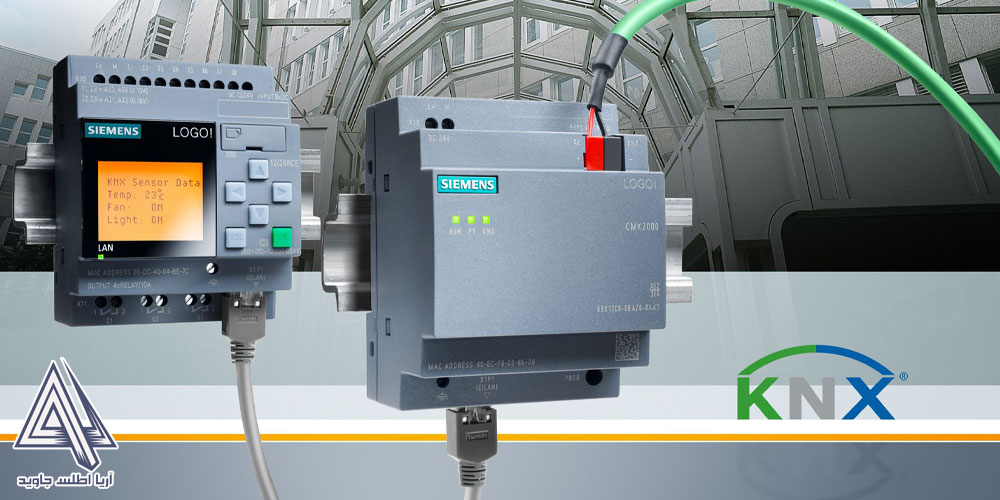

- انتخاب تجهیزات و پروتکل ها: پس از مشخص کردن نیازها، باید تجهیزات مناسب KNX را انتخاب کنید. این شامل سنسورها، کلیدها، کنترلرها و واحدهای کنترل مرکزی است که همه از پروتکل KNX پشتیبانی می کنند.
- محل نصب تجهیزات: بر اساس نقشه ساختمان، مکان دقیق نصب تجهیزات KNX تعیین می شود. به عنوان مثال، مکان قرارگیری سنسورهای حرکت، دماسنج ها، پنل های کنترل و سایر تجهیزات باید در موقعیت های بهینه برای عملکرد سیستم مشخص شود.
- طراحی کابل کشی: یکی از بخش های مهم، طراحی مسیر کابل ها برای اتصال تجهیزات به یکدیگر است. سیستم KNX از کابل های اختصاصی استفاده می کند که باید به درستی در نقشه طراحی شوند تا تمام اجزای سیستم به صورت یکپارچه متصل شوند.
- برنامه ریزی و پیکربندی سیستم: بعد از نصب تجهیزات، باید سیستم KNX را از طریق نرم افزارهای مخصوص مانند ETS پیکربندی کنید. این مرحله شامل تعریف سناریوهای مختلف برای کنترل سیستم ها است.
- آزمایش و بهینه سازی: پس از نصب و پیکربندی، باید عملکرد سیستم مورد آزمایش قرار گیرد تا مطمئن شوید همه اجزا به درستی کار می کنند. در صورت نیاز، تنظیمات بهینه سازی می شوند تا بهترین عملکرد حاصل شود.
ابزارها و نرم افزارهای مفید برای نقشه کشی سیستم
پرکاربرد ترین ابزارها و نرم افزارهای برای نقشه کشی سیستم ساختمان هوشمند KNX عبارتند از:
AutoCAD: یکی از ابزارهای پرکاربرد در نقشه کشی ساختمان، نرم افزار AutoCAD است که به طراحان اجازه می دهد نقشه های دقیق و حرفه ای برای پروژه های ساختمانی ایجاد کنند. با استفاده از این نرم افزار، می توان پلان های طبقات و موقعیت تجهیزات KNX را به صورت دقیق طراحی کرد و از قابلیت های مختلف آن برای مدیریت لایه ها، اندازه گیری ها و اجزای مختلف ساختمان بهره برد.
:(Engineering Tool Software) ETSیک نرم افزار تخصصی برای طراحی، پیکربندی و برنامه ریزی سیستم های KNX است. این نرم افزار به شما امکان می دهد تجهیزات مختلف را به طور دقیق پیکربندی کنید و سناریوهای مختلف کنترلی را تعریف کنید. ETS قابلیت های ویژه ای برای مدیریت پروژه های پیچیده KNX فراهم می کند و در نصب و راه اندازی سیستم ها نقش کلیدی دارد.
Dialux: این نرم افزار بیشتر برای طراحی و بهینه سازی سیستم های روشنایی در ساختمان های هوشمند استفاده می شود. Dialux به شما اجازه می دهد سیستم روشنایی را در پروژه های KNX به صورت دقیق شبیه سازی و طراحی کنید تا بهترین بهره وری نور و صرفه جویی در انرژی به دست آید. این ابزار کاربردی به خصوص در پروژه هایی که روشنایی هوشمند یکی از اجزای مهم سیستم است، بسیار مفید است.
:Revitیک نرم افزار طراحی سه بعدی است که برای مدل سازی اطلاعات ساختمان (BIM) استفاده می شود. با کمک این نرم افزار، طراحان می توانند مدل های سه بعدی دقیقی از ساختمان ها ایجاد کنند و سیستم های KNX را به صورت واقع گرایانه در محیط های پیچیده پیاده سازی کنند. این نرم افزار به ویژه در پروژه های بزرگ و پیچیده که نیاز به هم زمانی طراحی بخش های مختلف ساختمان دارند، بسیار کارآمد است.
نکات مهم در طراحی نقشه برای کنترل هوشمند نور، دما و امنیت
در طراحی نقشه برای کنترل هوشمند نور، دما و امنیت با استفاده از سیستم KNX، رعایت چند نکته مهم است که به بهینه سازی عملکرد و افزایش کارایی سیستم کمک می کند:
کنترل هوشمند نور
- تنظیم سنسورهای نور و حرکت: در طراحی نقشه، محل نصب سنسورهای نور و حرکت باید به گونه ای انتخاب شود که تمام مناطق مورد نیاز را پوشش دهند. سنسورها باید در نقاطی نصب شوند که تردد زیاد است و نیاز به کنترل خودکار نور دارند، مانند راهروها و اتاق های نشیمن.
- ایجاد سناریوهای روشنایی: هنگام طراحی، باید سناریوهای مختلف روشنایی (مانند حالت مطالعه، استراحت یا مهمانی) پیش بینی شوند و تجهیزات مورد نیاز مانند کلیدها و کنترلرها به طور مناسب در نقشه جانمایی شوند.
- استفاده از منابع نور قابل تنظیم: نقشه باید قابلیت کنترل شدت نور را نیز در نظر بگیرد تا کاربران بتوانند شدت نور را بسته به نیاز خود کم یا زیاد کنند. این امر به کاهش مصرف انرژی و افزایش راحتی کمک می کند.
کنترل هوشمند دما
- قرار دادن ترموستات ها در نقاط مناسب: ترموستات ها باید در نقاطی از ساختمان نصب شوند که به طور دقیق دمای محیط را اندازه گیری کنند. نصب آن ها در نقاطی که در معرض مستقیم نور خورشید یا تهویه هوا هستند، ممکن است باعث دریافت اطلاعات نادرست و کنترل ناصحیح دما شود.
- پیش بینی مناطق دمایی مستقل: در نقشه باید مناطق مختلف خانه (مانند اتاق خواب، نشیمن و آشپزخانه) به صورت مستقل کنترل شوند تا هر منطقه با توجه به نیاز کاربران دمای مناسب خود را داشته باشد. این کار باعث افزایش بهره وری انرژی می شود.
- پشتیبانی از سناریوهای دمایی: ایجاد سناریوهای خودکار برای تغییر دما، مانند تغییر دما در طول شب یا زمانی که خانه خالی است، یکی از نکات مهمی است که باید در طراحی نقشه در نظر گرفته شود.
کنترل هوشمند امنیت
- مکان یابی مناسب دوربین ها و سنسورهای حرکتی: در نقشه امنیتی، محل نصب دوربین های مداربسته و سنسورهای حرکتی باید به گونه ای باشد که تمام نقاط ورودی و حساس ساختمان را پوشش دهند. این نقاط شامل درها، پنجره ها و ورودی های اصلی و فرعی است.
- نصب سنسورهای در و پنجره: برای تقویت امنیت ساختمان، باید سنسورهای در و پنجره در نقاط ورودی نصب شوند تا هرگونه ورود غیرمجاز به ساختمان را شناسایی کنند.
- ادغام سیستم امنیتی با سیستم روشنایی: در نقشه باید ادغام سیستم امنیتی با سیستم روشنایی در نظر گرفته شود، به گونه ای که در صورت شناسایی حرکت یا ورود غیرمجاز، چراغ های داخلی و خارجی به طور خودکار روشن شوند.
یکپارچگی و هماهنگی سیستم ها
- هماهنگی بین سیستم های مختلف: هنگام طراحی نقشه، باید به هماهنگی بین سیستم های کنترل نور، دما و امنیت توجه شود. مثلاً هنگام عدم حضور ساکنین، سیستم به طور خودکار دما را کاهش دهد و سیستم امنیتی فعال شود.
- قابلیت کنترل از راه دور: پیش بینی دسترسی به سیستم های هوشمند از طریق اپلیکیشن های موبایل یا اینترنت، نکته ای مهم است تا کاربران بتوانند حتی از راه دور نور، دما و امنیت خانه را کنترل کنند.
